抗菌防臭整理剂ATB9200

产品用途

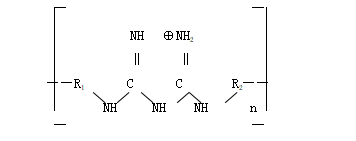

ATB9200抗菌卫生整理剂是一种新的永久型的卫生整理剂。它带有的高活性反应基团，既与纤维上的-OH、-NH-等起反应，又自身交链。在纤维上形成不溶于水及一般有机溶剂的高分子膜，适用于棉、麻、丝、毛、粘胶等纤维织物的抗菌防臭处理。抗菌整理剂ATB9200的主要成分是带有活性基团和有机氮结构的阳离子型高分子化合物。其中有机氮结构为：

抗菌卫生整理剂ATB9200是一种非溶出型抗菌整理剂，克服了溶出型抗菌整理剂产生的耐药性等问题，其抗菌机理是带有正电荷或微弱正电场的ATB9200通过静电作用吸引负电荷的细菌，使细胞膜破裂，细胞内物质泄漏，从而导致细菌死亡。

基本性状

组  分       带有活性基团和有机氮结构的阳离子型高分子化合物

外  观       淡黄色透明液体

PH 值        6.0～7.0

密度（20℃） 1.02g/cm3

相容性       与阳离子、非离子产品有良好的相容稳定性，在实际大生产前须根据具体的配方进行试验

使用方法

抗菌防臭整理剂ATB9200适于纯棉、莫代尔等纤维素织物，通常用于耐洗涤性要求不太高的纺织品（对于耐洗涤要求达到50次以上的产品，建议使用抗菌防臭整理剂ATB208，或抗菌除臭剂HT-800）。

抗菌防臭整理剂ATB9200处理织物的方法可以是浸轧、浸渍、喷雾等。通常用量为2～4% o.w.f(即每100Kg干燥织物吸附2～4公斤ATB9200)； 织物含抗菌剂ATB9200：3～4%时，可以获得良好的耐洗涤性；对于耐洗涤要求不高的织物，建议采用低用量1～2%o.w.f；

浸轧法：

1、工艺配方：（以轧液率80%为例）

   抗菌剂ATB9200        10～40克/升

   柔软剂                  适量

2、化料操作：（以配制500升溶液为例）首先在化料桶内加入大约400升水，然后加入抗菌整理剂ATB9200，搅拌，再加入柔软剂，最后加水至500升，搅拌均匀。

3、工艺流程：干燥织物→ 浸轧（轧液率80%）→ 烘干（100～120℃× 4～6分钟）→ 焙烘（120～130℃× 3～4分钟，或：145～150℃× 30～40秒）→ 成品。

重要声明：本说明书是在我们多年经验基础上编制而成，仅供参考之用，请用户务必在使用我

公司产品之前根据您的情况做好充分的小样试验和测试，并确认其结果是否符合您的特定要求，本公司不承担由此引发的任何质量和专利纠纷，亦不对任何偶发的或附带性损失承担任何责任。
